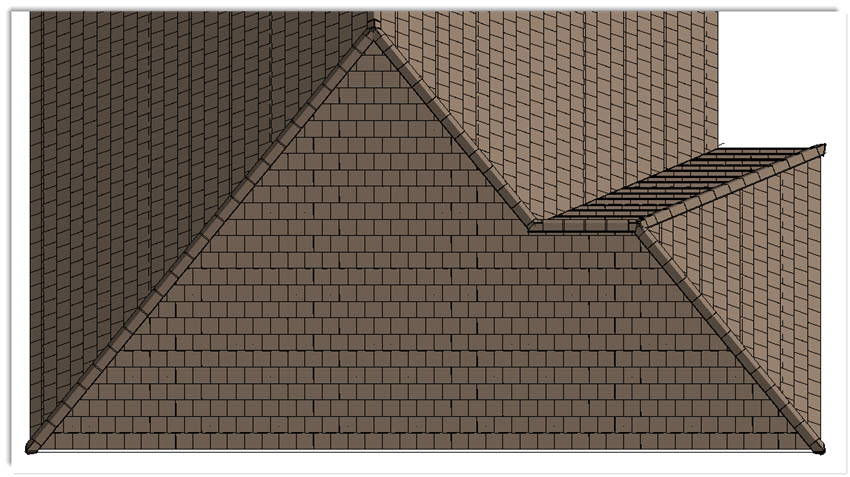

การเขียนชิ้นงานในส่วนของหลังคามุงกระเบื้อง หรือ ชิ้นงานในระนาบที่เอียง การจะให้ได้ระยะความยาวที่จริงๆ ของชิ้นงาน ต้องปรับระนาบ (Plane) นั้นๆ ให้ขนานกับหน้าจอทำงานของเราเสียก่อน วิะีการปรับระนาบที่เอียงในเรวิท (Orient to view) ทำอย่างไรไปดูกัน ครับ
เมื่อเขียนหลังคา (Architecture / Roof / Roof by Footprint) ปรับองศาและความหนาของส่วนต่างๆ (เพื่อใช้เป็นต้นแบบระนาบของจันทัน, แปและแผ่นหลังคาเอง) ซึ่งในที่นี้ผมจะเรียกส่วนนี้ว่า Dummy (หุ่น) ในชั้นแรกผมจะใช้ความหนาเท่ากันความหนาจันทัน (Rafter) ชั้นที่สองก็จะเป็น แป (Purlin) ความหนาก็จะเท่ากับขนาดของแปเหมือนกัน
และเมื่อจะเขียนโครงสร้างจันทัน (Structural / Beam System) ก็ต้องปรับระนาบให้จันทันวางบนระนาบที่ถูกต้อง โดยทำตามขั้นตอนง่ายๆ ดังนี้

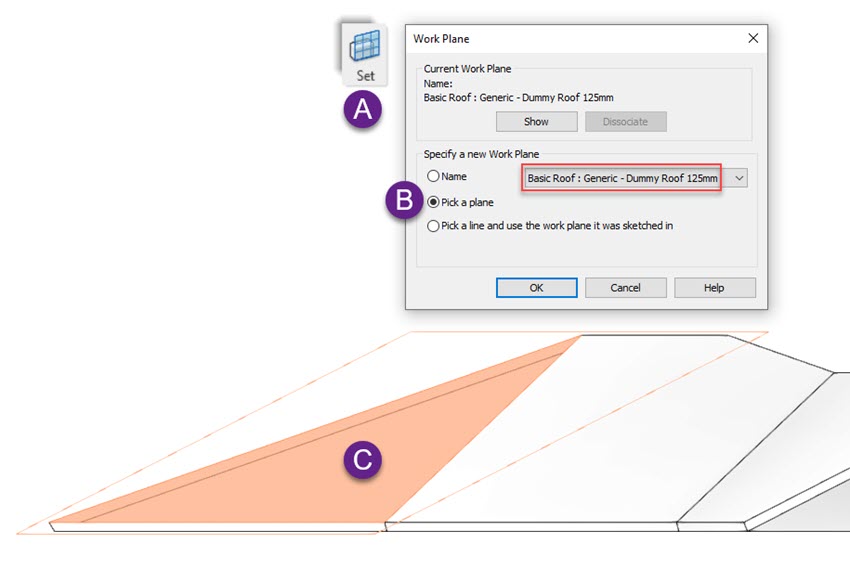

A (ไปที่แถบ Architecture / Structure) / Work plane คลิกปุ่ม Set
B ในหน้าต่าง Work Plane คลิก Pick a plane
C ชี้เม้าท์ที่ผิวหน้าระนาบใดๆ สังเกตุจะเกิดไฉไลท์สีน้ำเงินล้อมรอบพื้นที่ส่วนที่เอาเม้าท์ชี้ เมื่อได้แล้วให้คลิกหนึ่งครั้ง
D สังเกตุจะเห็นชื่อระนาบที่เราได้เลือก จะเป็นชื่อของหลังคา (Roof) ที่เราได้สร้างไว้ตอนแรก (ใน ตย.คือ Dummy roof 125mm)

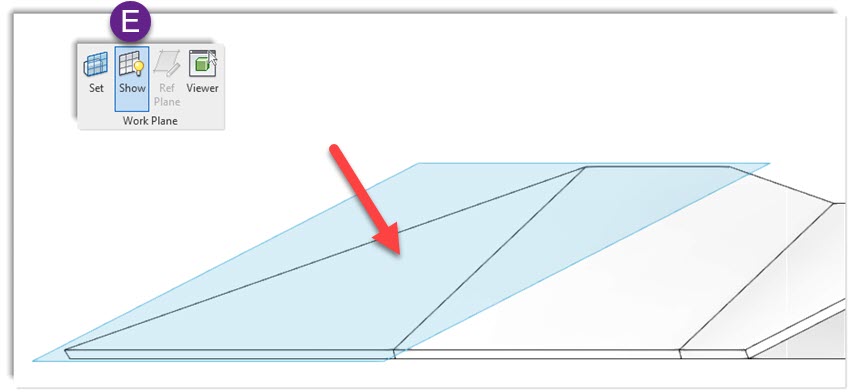

E คลิกที่ปุ่ม Show ในแถบของ Work Plane จะเห็นระนาบที่ได้ตั้งไว้
จากนั้นเมื่อต้องการปรับระนาบให้ขนานกับหน้าจอ มีวิธีการง่ายๆ โดย

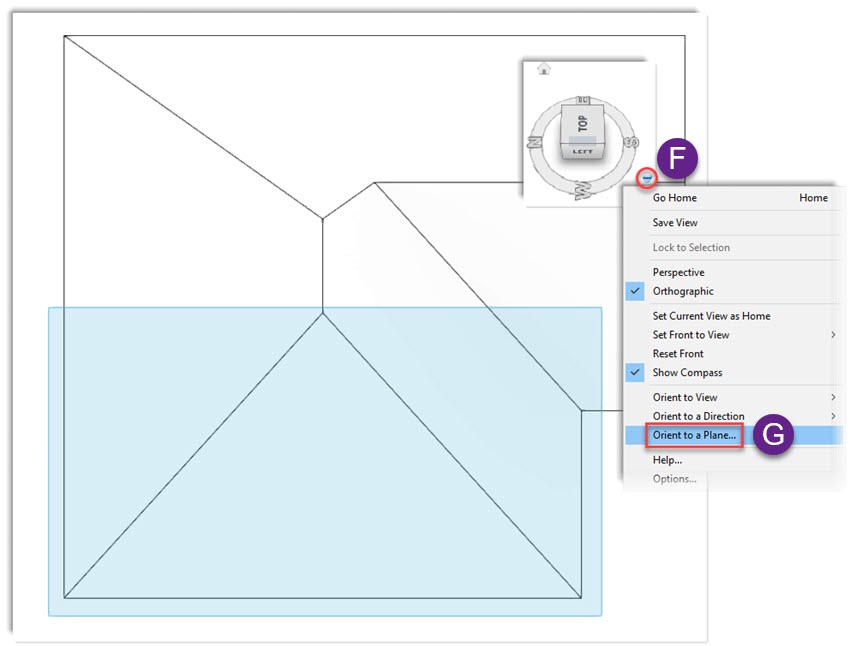

F (ในวิว 3D) เลื่อนเม้าท์ไปที่ View Cube (ซ้ายบน) คลิกเม้าท์ไปที่ Context Menu
G จะเห็นคำสั่งต่างๆ ให้คลิกเลือก Orient to a Plane…
ซึ่งก่อนที่รูปในหน้าจอจะปรับ ก็จะมีหน้าต่าง Select orientation to plane เพื่อให้เลือกระนาบที่ต้องการ..เมื่อถูกต้องแล้วคลิก OK >>ระนาบ (Work Plane) ก็จะปรับให้ขนานกับหน้าจอทำงานของเราทันที

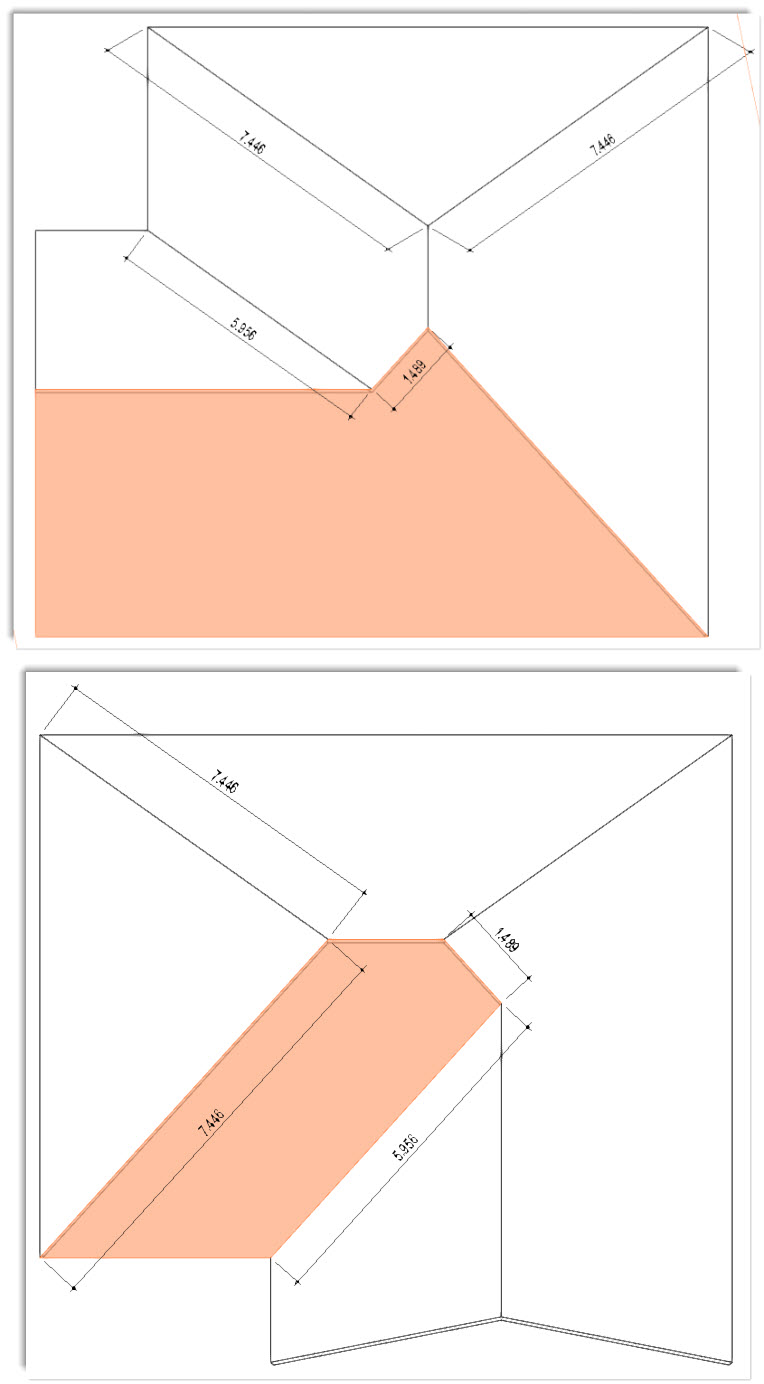

ทีนี้เราก็สามารถจัดการไม่ว่าจะเป็นวัดระยะความยาวเส้นจริง หรืออื่นๆ ได้อย่างสะดวก…หวังว่าคงเป็นประโยชน์ในการนำไปประยุกค์ใช้กับงานส่วนอื่นๆ น่ะครับผม
