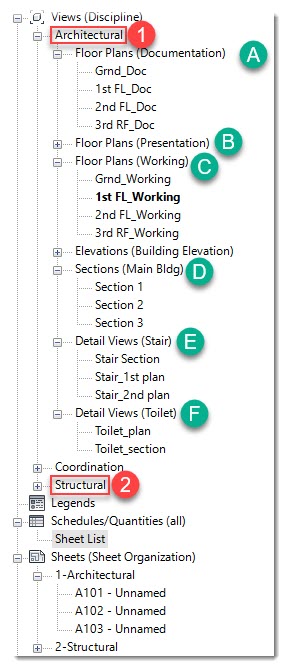

การจัดหน้าวิวในหน้าต่างของ Project Browser ก็มีความสำคัญมาก เพราะถ้าจัดได้ดี ก็จะเข้าถึงหน้าวิวนั้นๆ ได้ง่ายกว่าเดิม

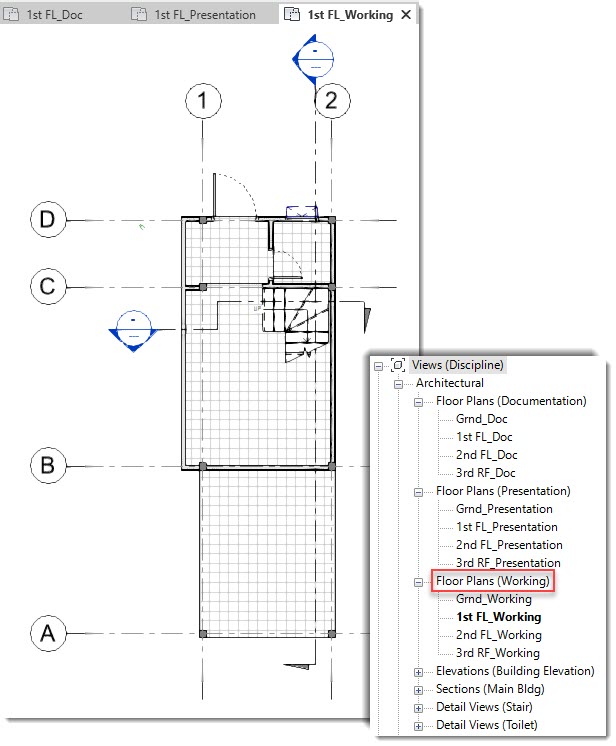

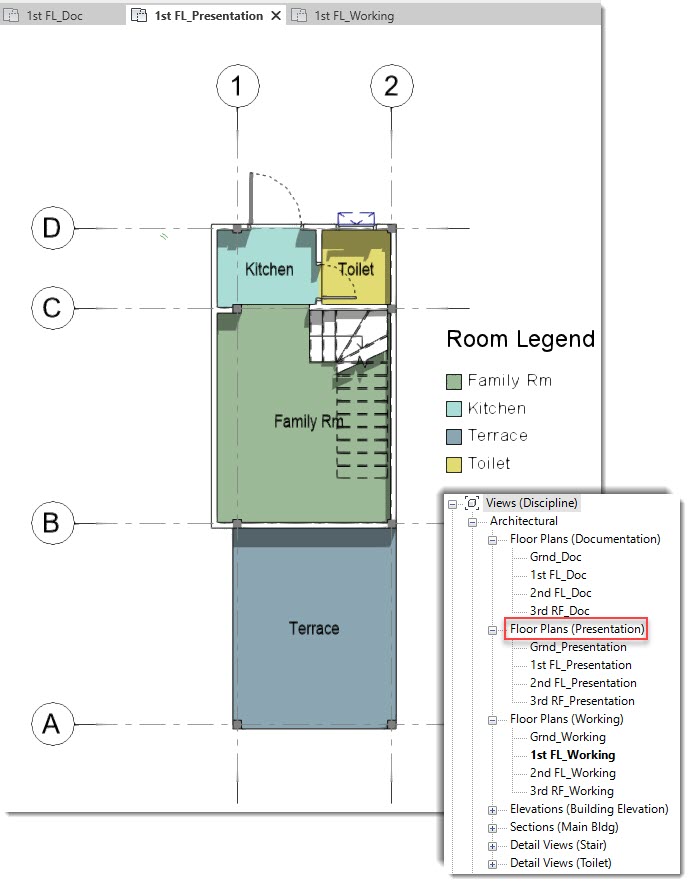

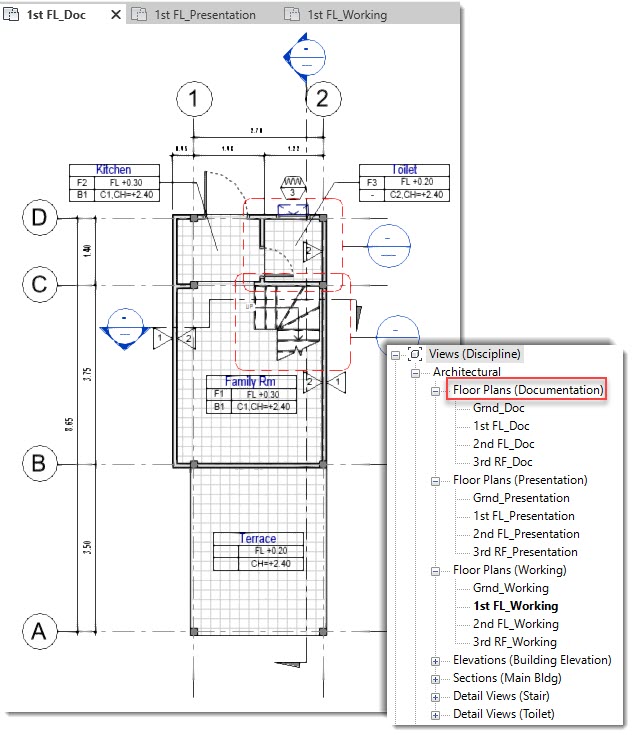

ในการเขียนงานใดๆ จะมีทั้งแบบสถาปัตย์ ซึ่งก็จะมีการเขียนชิ้นงานไว้มากมาย บางวิวก็เอาไว้โชว์ (Presentation), บางวิวก็เอาไว้เ่ขียนชิ้นงานอย่างเดียว (Model View), บางวิวก็เอาไว้เขียนจำพวกเส้นบอกขนาด ตัวหนังสือ สัญลักษณ์กำกับแบบ เช่น Tag , Symbol ต่างๆ หรือที่เรียกรวมๆ ว่า Annotation
วิวต่างๆ เหล่านี้โปรแกรมจะมีมาให้อยู่แล้ว เช่น Floor Plans, Elevations, Sections
แต่ว่าวิวที่โปรแกรมให้มาไม่ได้จำแนกงานให้เรา ฉะนั้นผู้ใช้งานจะต้องมาจำแนกเอง (หรือถ้าเห็นว่าไม่จำเป็นก็ไม่ต้องทำอะไรก็ได้ จัดการเขียนตามปกติก็ได้งานเหมือนกัน)
การสร้างวิวเพื่อแยกงานมีวิธีไม่ยุ่งยาก ซึ่งโดยรวมจะมีอยู่ 3 วิธี 1. Duplicate View 2. สร้างวิวขึ้นมาใหม่ (Plan Views) 3. ใช้คำสั่งบางตัวก็จะเกิดวิวขึ้นมาอัตโนมัติ เช่น คำสั่ง Callout, Drafting View, Legend, Schedule, Sheet เป็นต้น
ในบทความนี้เราจะสร้างวิวต่างๆ ด้วยวิธีการสร้างขึ้นมาใหม่ มีวิธีการอย่างไร มาดูกัน

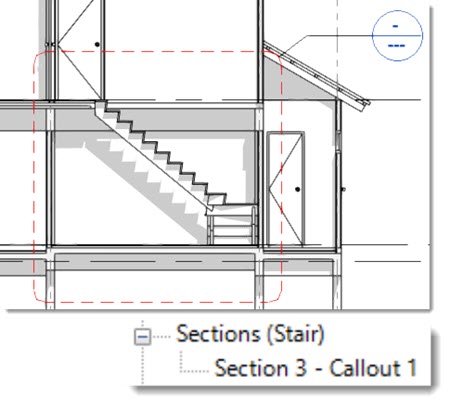

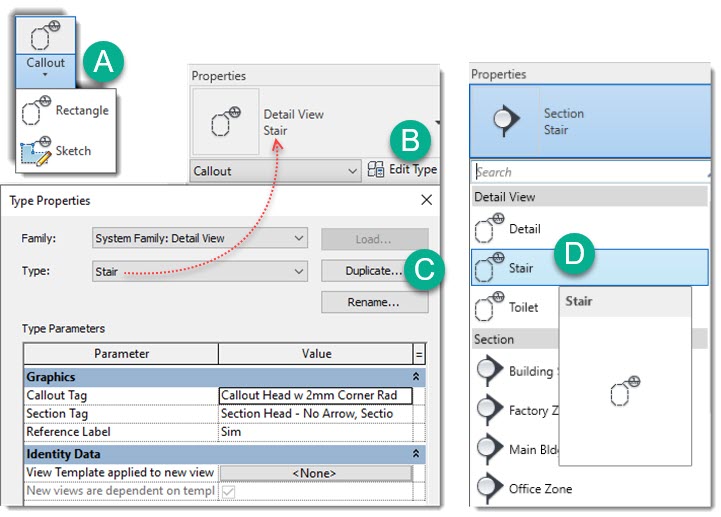

Callout : เมื่อใดที่ใช้คำสั่งนี้จะเกิดวิวขึ้นมาทันที ซึ่งมีอยู่ 2 ตัวเลือก ถ้าเลือกเป็น Section (ขั้นตอน a. เลือกตัวเลือก Section / Edit Type / Duplicate แล้วตั้งชื่อเป็นส่วนของงานเช่นนั้นๆ เช่น Stair, Toilet หรืออย่างอื่นๆ b. คลิกครอบชิ้นส่วนงาน) เมื่อทำตามขั้นตอนจนเสร็จ ที่ Project Browser ก็จะเกิดวิวนี้ขึ้นมาทังที ดังรูปผั่งขวานี้
Callout : ใช้คำสั่งนี้และเลือกเป็น Detail Views : ใช้แสดงแบบขยายต่างๆ ว่าวิวนี้ จะแสดงแบบขยายชิ้นงานส่วนไหน เช่น Detail Views (Stair), Toilet, Wall Section ต่างๆ ควรตั้งชื่อวิวให้สอดคล้องกับแบบขยายนั้นๆ
เทคนิคการนำแบบขยาย ไม่ว่าจะเป็น ขยายแปลน, รูปตัดขยาย ของชิ้นงานนั้นๆ มารวมในวิวเดียวกัน (Detail Views) คือถ้าจะนำแปลนชิ้นงานนั้นๆมารวมกันต้องไปที่แปลนนั้น, ถ้าจะนำรูปตัดชิ้นงานนั้นๆ มารวมกัน ต้องไปที่รูปตัดนั้นๆ แล้วใช้คำสั่ง Callout ใช้ตัวเลือกเป็น Detail views

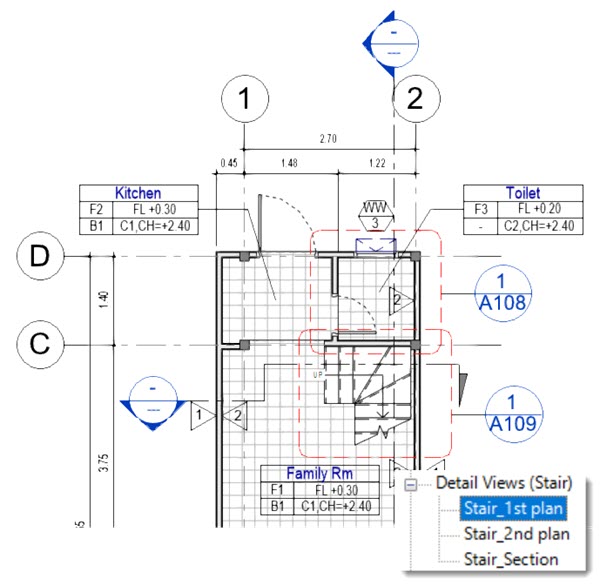

การใช้คำสั่ง Callout เพื่อให้เกิดวิว Detail Views (มีขั้นตอนเหมือนข้างต้น)
——-
ช่วงต่อไป เราจะมาสร้างวิว ด้วยวิธีการ Plan Views
